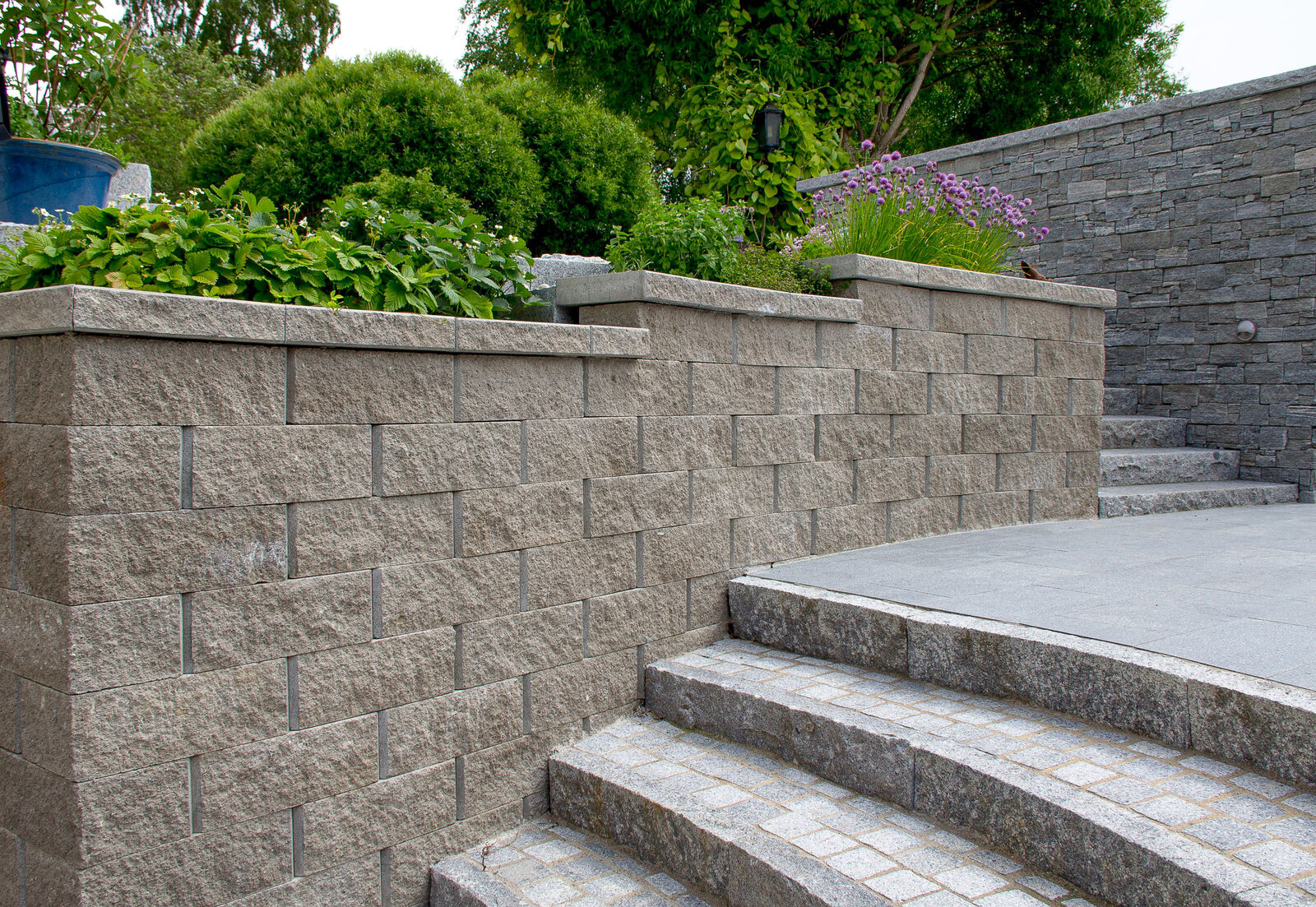

Støttemur Hellvik – Kraftig og stabil!
Dette er en kraftig støttemur for deg som ønsker å bygge litt høyere og mer stabilt. Steinene låses sammen med plastplugger. Med disse kan du enkelt justere om muren skal helle svakt bakover eller være helt loddrett. For ekstra stabilitet skal hulrommet i steinen fylles med betong eller knust stein.
Hellvik kan bygges loddrett opp til 60 cm uten geonett og 100 cm dersom geonett benyttes. Velger du å bygge muren med helning, kan den i stedet bygges 100 cm høy uten geonett og hele 190 cm med geonett. Helningen er 4 grader.
Takket være at murblokkene er hule, blir hver stein lettere å håndtere, og det gjør også at mursteinen egner seg for å trekke kabler gjennom – for eksempel til belysning. For murer opp til 1 meters høyde er det som regel ikke behov for bruk av geonett når muren bygges med helning. Ved bygging av rett mur anbefales det at den synlige muren ikke overstiger 0,6 meter i høyde. Når geonett brukes, bør nettet legges for hver tredje eller fjerde rad, og det første nettet bør plasseres mellom en av de nederste radene for å skape et stabilt fundament å bygge videre på.
Grav ut en ca 30 cm dyp og 50 cm bred grøft til murens fundament. Bak støttemuren skal det graves ut like mye som murens totale høyde. Legg ned en fiberduk.
Fyll på med et lag av pukk/steinmasser 0–32/0–40 mm eller tilsvarende. Fyll opp til ønsket høyde (10 % av støttemurens totale høyde skal være under bakken), og komprimer med en platevibrator.
Jevn ut med et finere grusmateriale (steinmel 2–4 mm) i et ca 3 cm tykt lag. Plasser det første skiftet med murstein midt i den utgravde grøften. Ved skrånende terreng, start med den første steinen på det laveste punktet.
Dersom dreneringsrør brukes, skal dette plasseres bak de nederste blokkene med jevnt fall slik at vannet ledes bort fra muren. For å hindre at dreneringsrøret tettes, legg en remse fiberduk før neste lag med fyllmasse legges på.
Fyll hulrommet i steinen med knust stein for tyngde og stabilitet, og monter murpluggen for loddrett eller skrånende mur ved å sette den rett eller vri den 90°.
Fyll på et dreneringslag med maskinkult 8–16 mm eller tilsvarende, med en bredde på minst 15 cm bak muren. Kontroller at det første skiftet ligger i vater, eller heller svakt inn mot skråningen. Dette gir en sikkerhetsmargin når massene bak komprimeres. Til oppfylling bak dreneringslaget kan samme materiale brukes som til fundamentet, pukk 0–32 mm eller tilsvarende. Komprimer massene bak med en lett vibroplate, 80–125 kg egenvekt. Kjør forsiktig og ikke for nær muren, slik at den ikke risikerer å forskyve seg.
Fortsett å montere murpluggen for loddrett eller skrånende mur ved å sette den rett eller vri den 90°. Dersom geonett benyttes, bør det første nettet plasseres mellom første og andre skiftet. Legg nettet over murpluggen slik at det hekter seg fast og forankres i pluggen. Strekk geonettet godt og fyll på med masser bak muren slik at strekket opprettholdes.
Fortsett med én eller et par rader med murblokker som legges i forband frem til neste geonett skal legges ut. Komprimer tilbakefyllingen kontinuerlig, og fyll hulrommet i hver stein. Ved varierende og krevende grunnforhold anbefales bruk av geonett selv ved lave murhøyder.
Avslutt det øverste skiftet med en rad toppstein 420x300x70 mm. For best stabilitet anbefales det at toppstein og eventuelle hjørnesteiner limes med ett av våre steinlim.
Dersom du etterfyller med jord ved det øverste skiftet, brett opp en fiberduk som skille mellom murstein/toppstein og jorden for å unngå materialvandring og misfarging av muren. Husk å ikke legge et for tykt lag med jord, da vannet må kunne nå dreneringen.
1. Skrånende støttemur uten geonett. Maks høyde ca. 100 cm over bakken.
2. Rett støttemur uten geonett. Maks høyde ca. 60 cm over bakken.
Skrånende støttemur med geonett. Maks høyde ca. 190 cm over bakken.
